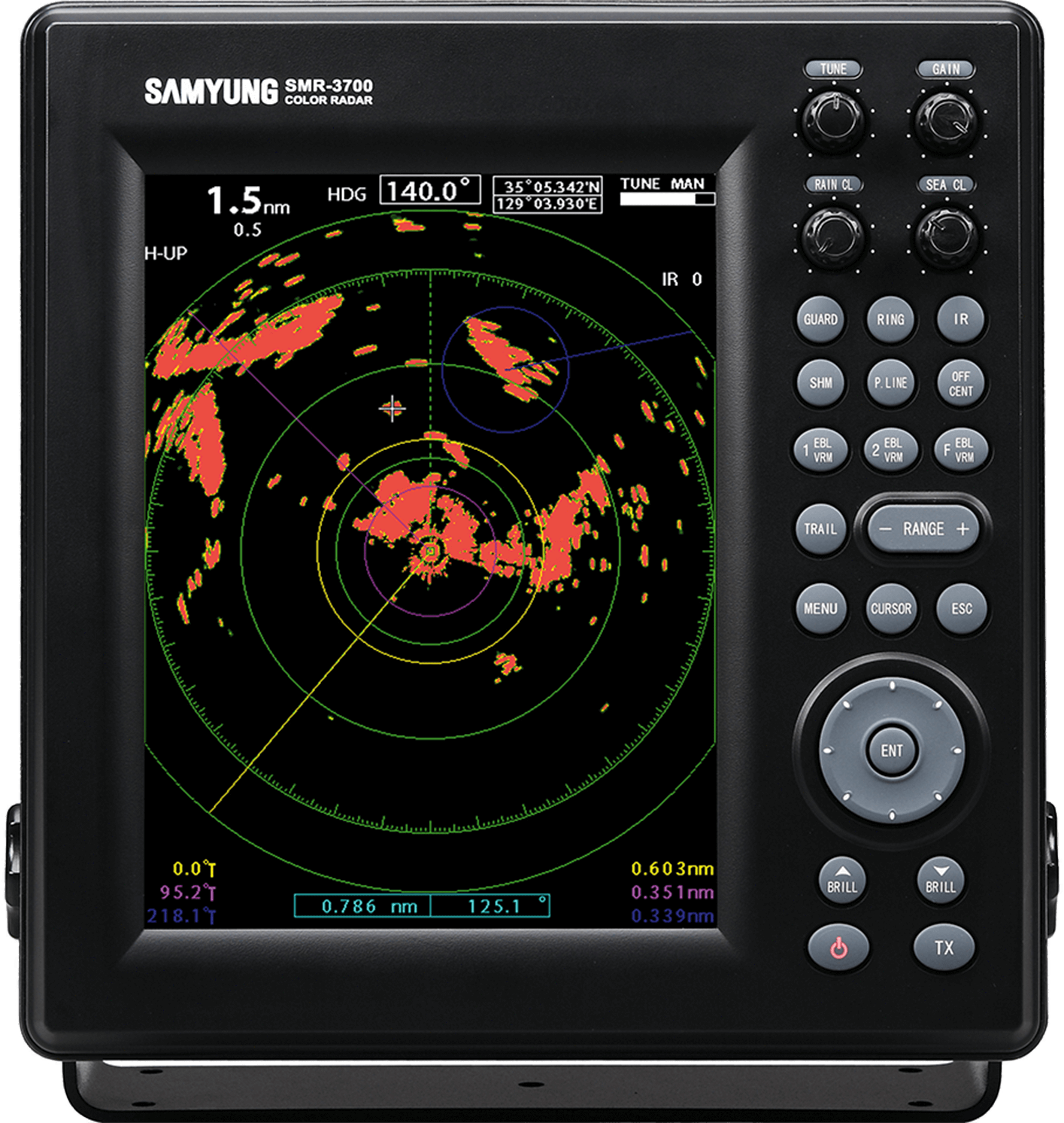

Радар Samyung SMR-3700 является заменой модели SMR-3600 и представляет собой усовершенствованную систему с несколькими новыми функциями, улучшениями и возможностями для более эффективной навигации.
Основные особенности:
- Цветной ЖК-дисплей: Высококонтрастный 10,4-дюймовый TFT ЖК-дисплей с разрешением 640×480 пикселей и 10 уровнями яркости. Экран можно настроить на три цвета: белый, желтый или зеленый, что обеспечивает удобство работы при любых условиях освещенности, как в дневное, так и в ночное время.
- Живое управление с джойстиком: Джойстик с 8 направляющими для быстрого перемещения курсора по экрану.
- Подключение АИС: Возможность интеграции с системой АИС и наложения данных АИС на изображение радара для улучшения навигации и безопасности.
- Экономия энергии: Импульсный режим Tx для низкого энергопотребления и функция снижения мощности для экономии энергии.
- Настройки дальности: Диапазоны от 0.0625 до 36 миль с возможностью изменения угла развертки для точного отображения удаленных целей.
- Точность и разрешение: Точность азимута в пределах ±1°, разрешение по азимуту 4,2°, что обеспечивает высокую точность и четкость изображения.
- Интерфейсы: Ввод данных через два порта NMEA 0183 и интерфейс AIS (RS-422).
Антенна и параметры:
- Тип антенны: Купольная антенна с выходной мощностью 4 кВт.
- Частота передачи: 9410±30 МГц.
- Ширина луча: Горизонтальный 4,0°, вертикальный 25°.
- Оборот: Приблизительно 24 оборота в минуту.
- Рабочие условия: Рабочая температура от -25° до +55° и высокая устойчивость к внешним воздействиям с максимальной относительной влажностью 95%.
Дисплейный блок:
- Тип дисплея: 10,4-дюймовый цветной VGA TFT ЖК-дисплей с разрешением 640×480.
- Индикация и точность: Экраны с цифровой индикацией для VRM, EBL, азимута и расстояния, с точностью ±1° по азимуту и минимальным расстоянием до 25 м.
Спецификации:
| Характеристика | Значение |
|---|---|
| Тип антенны | Купольная антенна |
| Выходная мощность | 4 кВт |
| Частота передачи | 9410±30 МГц |
| Оборот | 24 об/мин |
| Ширина луча | Горизонтальный 4° / Вертикальный 25° |
| Точность азимута | ±1° |
| Минимальная дальность | 25 м |
| Разрешение по азимуту | 4,2° |
| Диапазон расстояний | от 0.0625 до 36 миль |
| Рабочая температура | -25° ~ +55° |
| Потребляемая мощность | 60 Вт |
| Источник питания | Постоянный ток +10 В ~ +36 В |
| Интерфейсы | NMEA 0183 (2 порта), AIS (RS-422) |
