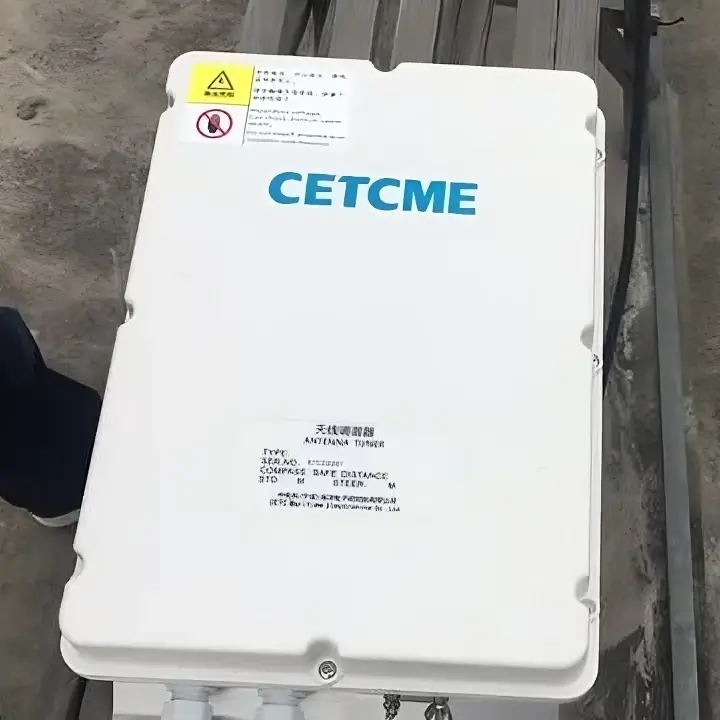

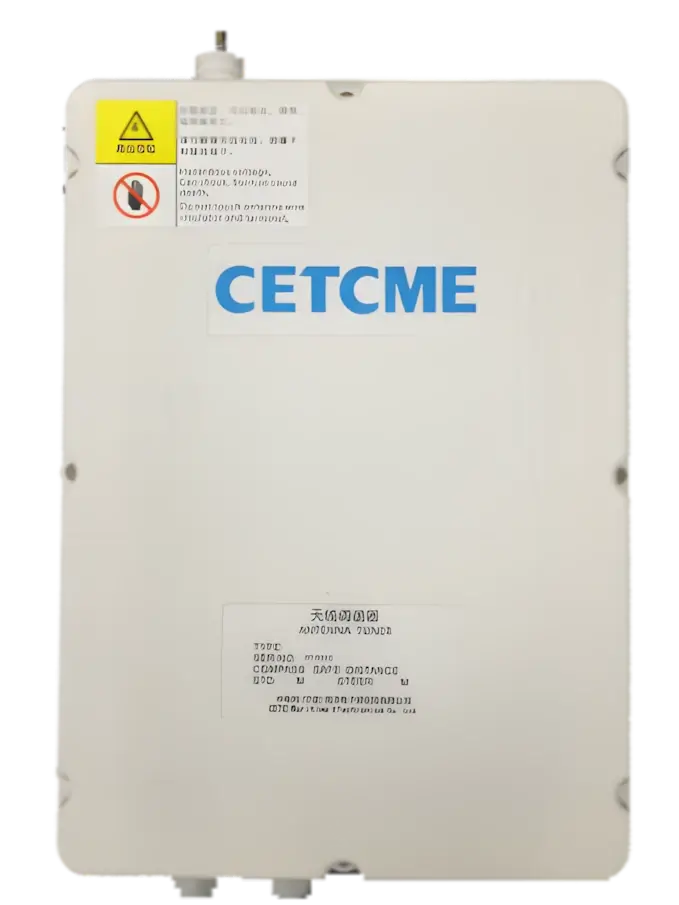

(Antenna Coupler) поддерживает два метода настройки: автоматическое и удалённое управление. Также он обладает функцией памяти для настройки на полный диапазон коротковолновых частот. Устройство использует импортные реле и высококачественные компоненты, что обеспечивает его отличные характеристики и надёжность.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Питание | 13.8VDC~30VDC, защита от обратного подключения |
| Частотный диапазон | 2 MHz ~ 30 MHz |
| Ток | <1.0 A |
| Входное сопротивление | 50 Ом |
| Рабочая температура | -20℃ ~ +60℃ |
| Мощность настройки | Минимум 5W (непрерывная волна) |
| Интерфейсы | Управляющий интерфейс, RF интерфейс |
| Максимальная мощность | 200W (PEP), 150W (непрерывная волна) |
| Удалённое управление | RS422, скорость 9600bps |
| Ёмкость канала | 300 |
| Переключение реле | Индикатор LED |
| Первоначальное время настройки | <6 с, не более 15 с |
| Индикатор состояния | Настройка, Успешная настройка, Неудачная настройка |
| Время памяти настройки | <100 мс |
| КСВ при настройке | <2, типичное значение 1.5 |
| Соответствие антенны | Подключение антенн 6 м, 8 м, 10 м, инвертированная V-антенна, трёхпроводная антенна, антенна типа «лук» |
Применение
- Все типы средне- и высокочастотных радиостанций
