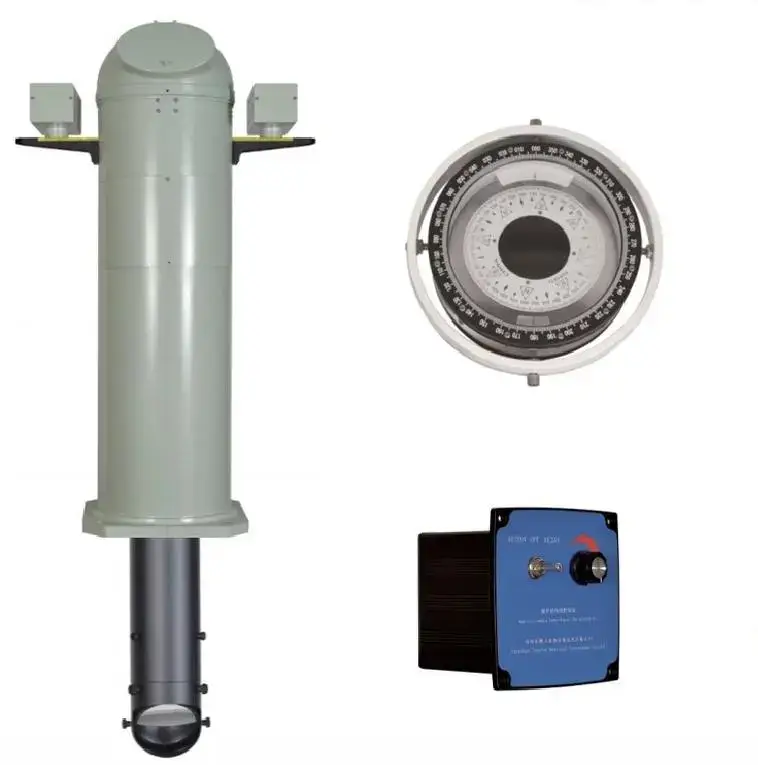

Проекционный магнитный компас CSSC CPF-165 — это высокоточный вертикальный жидкостный магнитный компас, разработанный и изготовленный в соответствии с национальным стандартом ISO25862 (2019) «Технология судостроения и мореплавания — Морские магнитные компасы, шкафы и азимутальные считыватели». Он также полностью соответствует требованиям IS0449 и стандартам Международной морской организации (IMO).
Компас отличается высокой точностью, стабильной производительностью и подходит для длительного использования даже в суровых морских условиях. Проекционная трубка, расположенная под компасом, обеспечивает удобный монтаж, легкое обслуживание и возможность оперативной очистки стекла без демонтажа.
Основные характеристики
| Параметр | Значение |
|---|---|
| Диаметр шкалы | Ø165 мм |
| Разметка шкалы | 0°–360°, шаг 1° |
| Рабочая температура | -30°C ~ +60°C |
| Погрешность указания | ≤0,5° (при H=38 μT, T=20 ±3°C) |
| Полупериод | ≥8,28 с (при H=38 μT, T=20 ±3°C) |
| Погрешность трения | ≤0,07 (при H=38 μT, T=20 ±3°C) |
| Коррекция главного полукруга | 1°–45° |
| Коррекция вторичного полукруга | 1°–6° (магнитный наклон Q=45°) |
| Коррекция квадрантной девиации | 0,5°–10° |
| Коррекция наклонной девиации | ±75 μT |
| Диапазон перемещения трубки | ±50 мм |
| Увеличение изображения шкалы | ~2× (по сравнению с оригинальной шкалой) |
| Освещение | AC 220 В, DC 24 В |
| Габариты | 750 × 450 × 1350 мм (без длины трубки) |
| Размеры монтажных отверстий | Расстояние: 420 мм, Диаметр: Ø14 мм |
| Масса | 60 кг (нетто), 75 кг (брутто) |
CSSC CPF-165 является надежным и простым в эксплуатации навигационным оборудованием, обеспечивающим безопасность судоходства и соответствующим всем современным стандартам.
