Доплеровский лаг LINGLU DS100

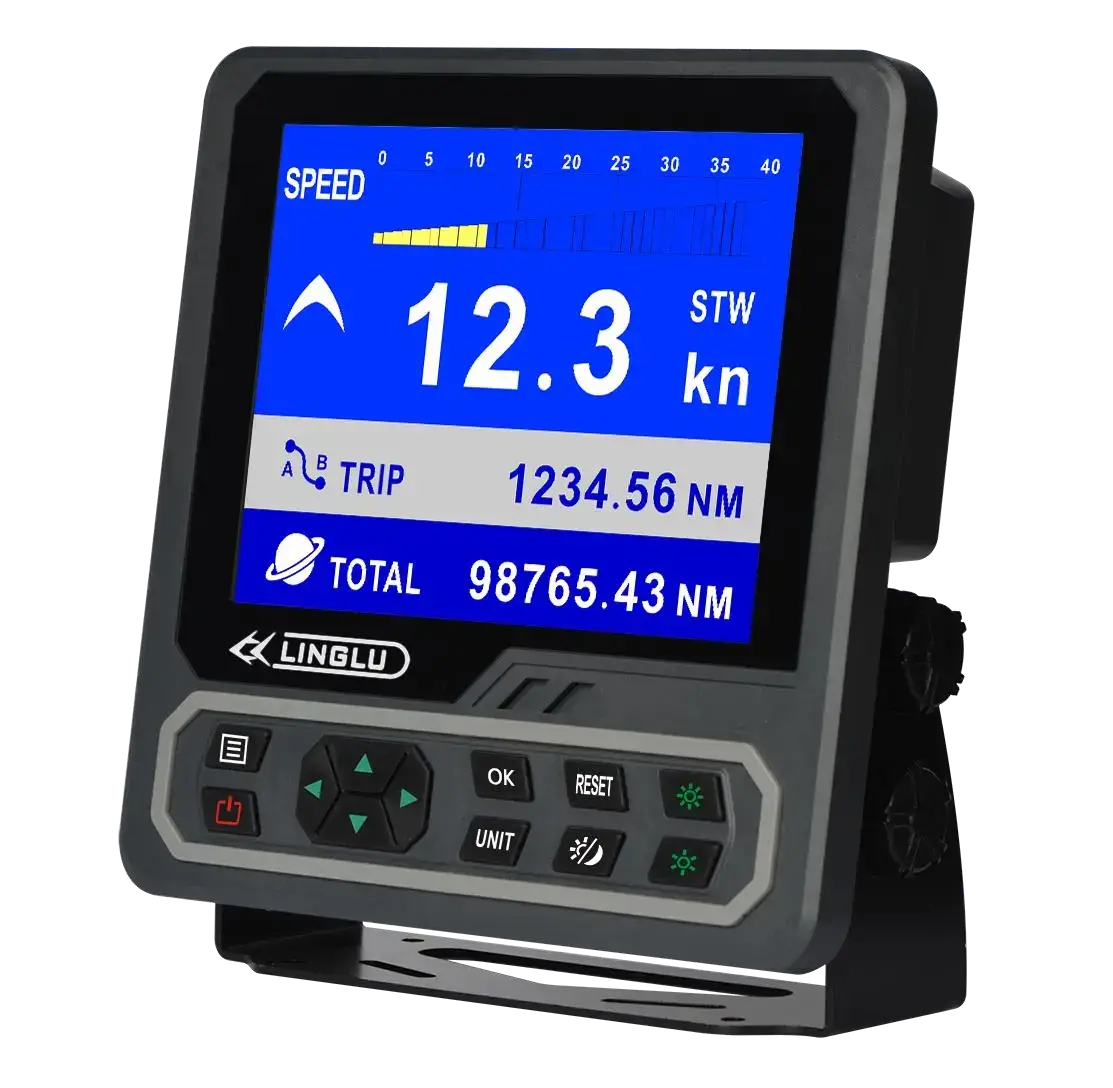

Доплеровский лаг DS100 использует эффект Доплера для измерения скорости и пройденного расстояния судна относительно воды. Устройство оснащено восьмидюймовым ЖК-дисплеем, который отображает продольную скорость (вперед/назад), пройденное расстояние и общий пробег. Благодаря передовым цифровым технологиям, высокой точности и надежности, а также простому и интуитивно понятному интерфейсу, DS100 обеспечивает стабильную работу в различных условиях.
Основные особенности
- Измерение скорости с использованием доплеровского сдвига частоты.
- Отображение скорости в числовом и аналоговом форматах с диапазоном -10,0 до +40,0 узлов.
- Отслеживание текущего и общего расстояния с точностью до 0,01 морской мили (NM).
- Удобный интерфейс и четкий ЖК-дисплей, читаемый с расстояния до 2 метров.
- Надежные компоненты, устойчивые к воздействию морской среды.
Факторы, влияющие на точность
- Погодные условия: Штормовые состояния моря (6 баллов и выше).
- Расположение датчика: Не должно быть рядом с винтами, подруливающими устройствами или другим оборудованием, создающим помехи.
- Глубина воды: Минимальная глубина под килем — 3 метра.
- Средовые факторы: Температура и соленость воды, скорость звука.
- Крен и дифферент судна: Крен более ±10° и дифферент более ±5°.
Состав системы и установка
| Компонент | Модель | Функция | Степень защиты | Место установки |
|---|---|---|---|---|
| Дисплей | DS101 | Отображение скорости и расстояния; управление | IP23 | Мостик |
| Контроллер | DS102 | Прием сигналов, расчет, передача данных | IP23 | Мостик |
| Передатчик | DS103 | Преобразование ультразвукового сигнала в данные | IP56 | На расстоянии до 20 м от датчика |
| Датчик | DS104 | Передача/прием ультразвуковых волн | IP68 | Днище судна |
| Бак | DS106 | Замена датчика на стапеле | — | — |
| Задвижка | DS107 | Замена датчика в воде | — | — |
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура | -15 ~ +55 °C (соответствует стандарту IEC60945) |
| Влажность | 93% при 40 °C |
| Глубина под килем | Более 3 м |
| Электропитание | AC 110/220 В, 50/60 Гц |
| Потребляемая мощность | 50 Вт |
| Рабочая частота | 1 МГц |
| Диапазон скорости | -10,0 ~ +40,0 узлов (-18,4 ~ +73,6 км/ч) |
| Точность измерения скорости | 2% или 0,2 узла, в зависимости от большего значения |
| Точность измерения расстояния | 2% или 0,2 NM, в зависимости от большего значения |
Ввод и вывод данных
| Интерфейсы | Тип данных |
|---|---|
| GPS, ECDIS, VDR, повторители | NMEA0183 (VTG, VBW, VLW) |
| Радар, блок сигнализации | Коммутационные сигналы DC 30 В, 2 А |
